OBD(On Board Diagnostics)即车载自动诊断系统，可监测车辆系统故障。当车辆系统出现故障时，故障(MIL)灯或检查发动机(Check Engine)警告灯亮，同时动力总成控制模块(PCM)将故障信息存入存储器，通过外部设备连接车载OBD诊断接口将故障码从PCM中读出。根据故障码的提示，维修人员可以迅速准确地确定故障的性质和部位并进行修复。

物联网智能车载OBD盒子正是在OBD诊断接口上延伸而来，通过OBD接口，OBD盒子可以读取车辆基本信息、发动机转速、水温、油耗、故障码，并且可以记录车主驾驶习惯、改善车主驾驶习惯，远程控制等。用户能够清晰准确地掌握汽车各项数据，对汽车动态进行实时监控。同时一些特殊场合下还可远程对车进行操作，提供更好的驾驶体验。

中移物联设计的物联网智能车载OBD方案 ,采用兆易创新GD32C103系列MCU作为主控，搭载开源操作系统OneOS，具有快速，稳定等特点，可用于汽车诊断、远程监控、驾驶行为分析等场景。

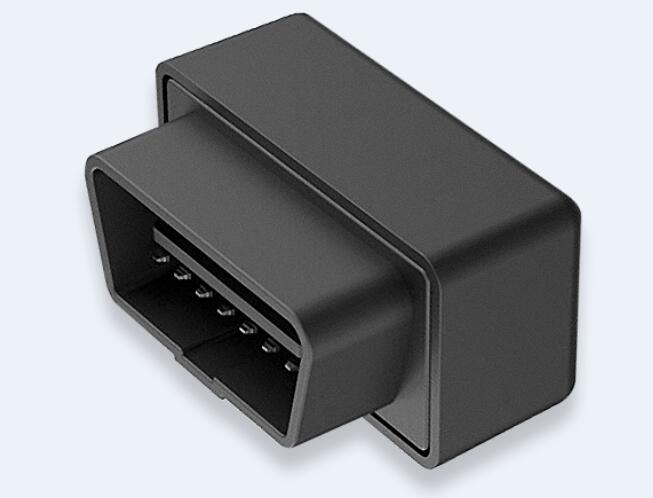

智能车载OBD盒子实物图

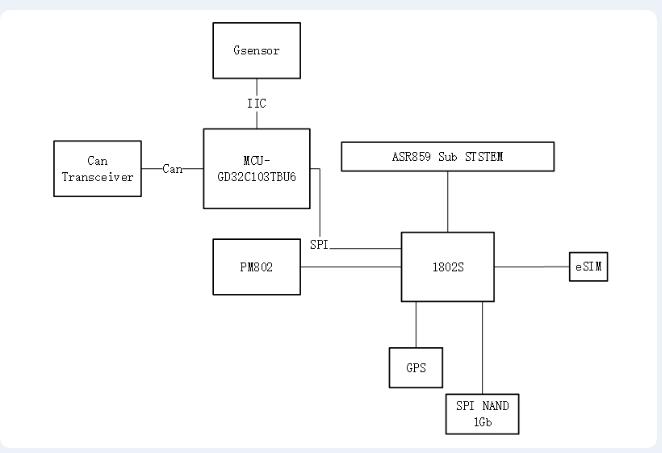

产品系统框图

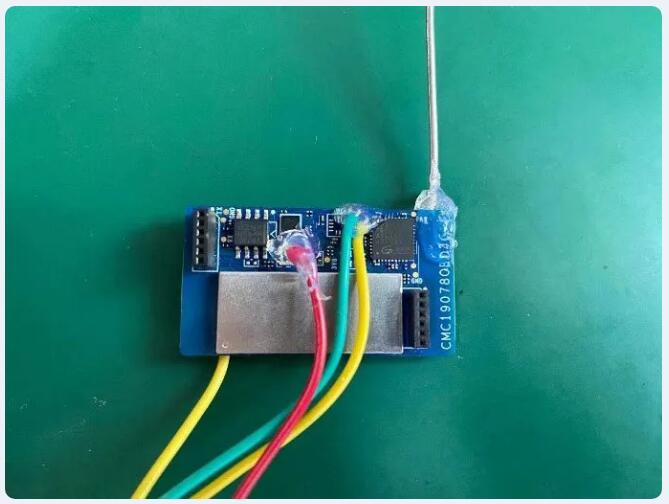

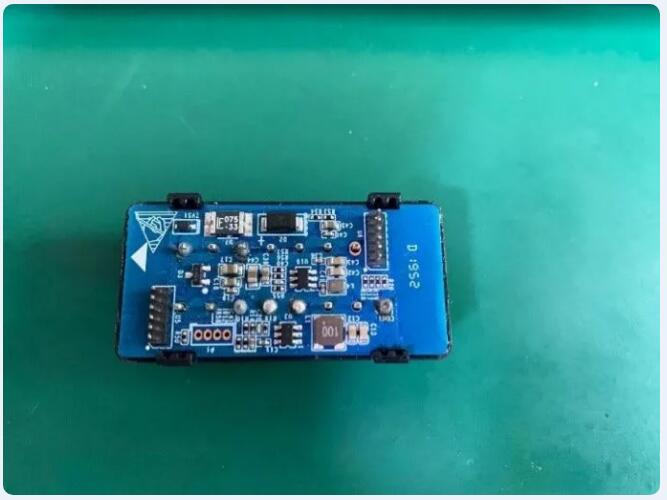

核心板实物图

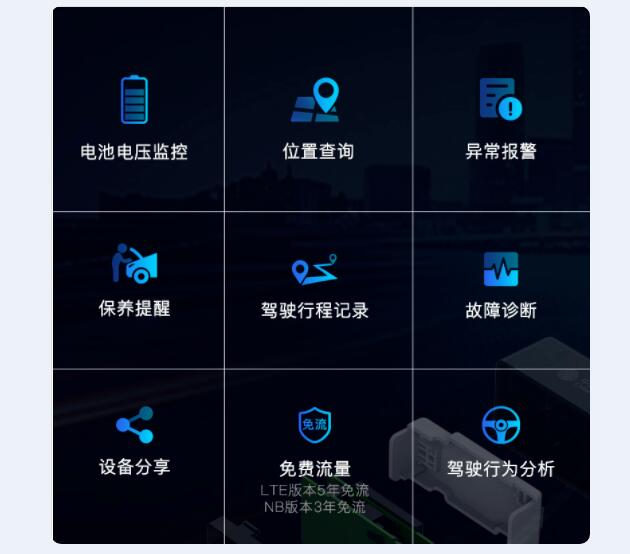

系统功能

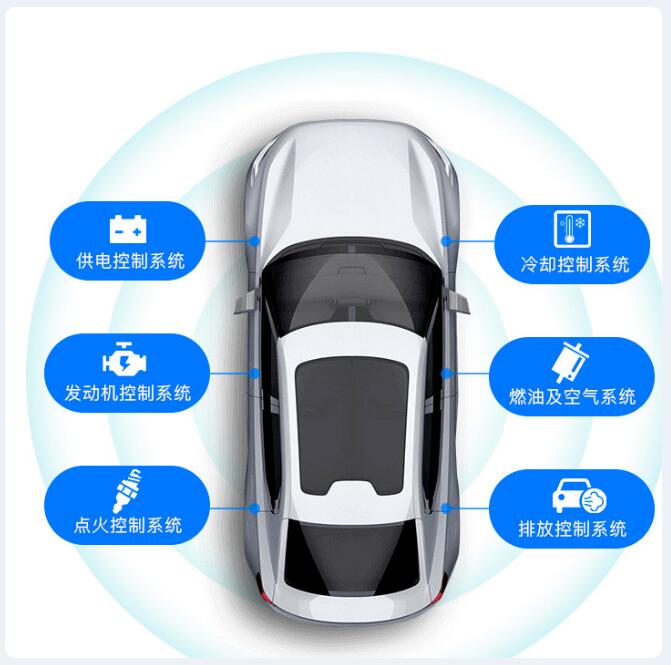

车辆监控功能

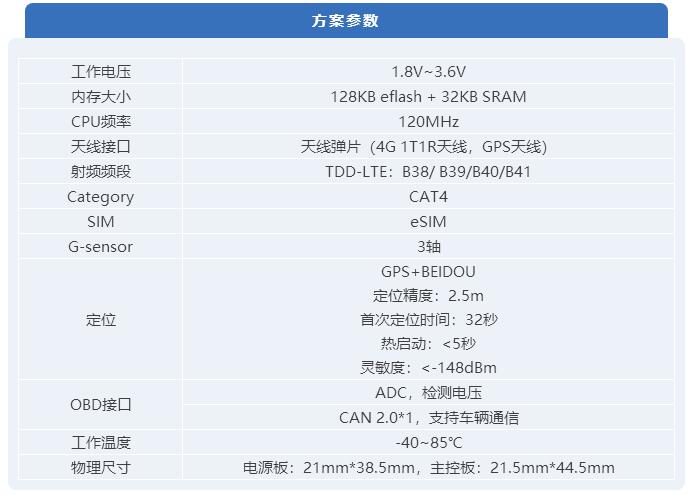

方案特点

针对整车电气系统的检测，方案采用GD32C103系列MCU自带的CAN总线模块，最高速率可达6Mb/s。可与整车进行通信，获取汽车静动态电气系统数据，并通过SPI发送到4G模块中，从而实现汽车端到手机端的通信，让用户随时了解自己车辆的动态。

GD32C103系列MCU主要规格

•Cortex-M4@120MHz，120DMIPS处理性能;

•Flash：64KB/128KB

•SRAM：20KB/32KB

•多种通讯方式：CAN x2, I2C x1, SPI x1, USART x2;

•高速高精度ADC,12bits ADCx2@2.6Msps,10通道;

•高级定时器x1,可产生6路死区可调的互补PWM输出;

•通用定时器x4;

•嵌入式eFlash带硬件加密保护;

•丰富的封装类型: QFN36/ LQFP48/LQFP64/LQFP100

•供电电压:1.8V~3.6V

•工业级的工作温度范围:-40℃~+85℃;

•工业级的ESD特性:7000 Volt
