随着全球对可再生能源和环保技术的需求日益增长,热泵技术被应用于建筑供暖制冷、工业应用、热水供应等等众多领域。晶哲科技推出的单系统8~65KW低温热泵解决方案以其高效、环保的特性,正逐渐被市场认可。

方案性能介绍

GD32F303性能参数

• Cortex-M4 @120MHz主频,150DMIPS的处理性能

• Flash: 128KB~3072KB

• SRAM: 32KB~96KB

• 供电电压: 2.6V~3.6V

• 3个12-bit ADC @2.6Msps, 21通道

• 1个24-bit SysTick timer系统节拍定时器, 高达4个通用16位定时器, 2个基本定时器和2个增强型定时器

• 多种串行通讯方式: I2C x2, SPI x3, USART+UART x5

• 丰富的封装类型: LQFP48/LQFP64/LQFP100/LQFP144

• 单周期硬件乘法器、硬件除法器、硬件分频器、嵌套向量中断控制器(NVIC)等独立资源

• Floating Point Unit浮点运算单元

• 工业级温度范围: -40℃~85 ℃

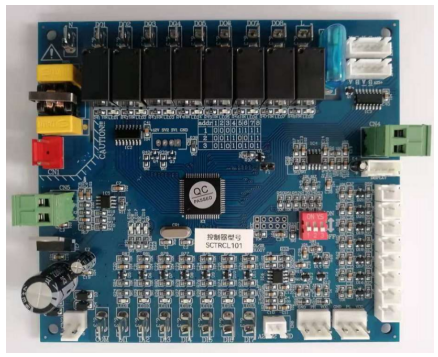

系统控制板

• 主动寻址组网功能: 最多支持8模块组网,通过RS485简单连线实现就地组网,并上电自识别

• 系统自动均衡运转时长,确保系统可靠性: 压缩机均衡频率控制,平衡压缩机载荷;多模块系统优先运转,系统平均运行时长

• 可选化霜模式: 停机化霜与非停机化霜;一键强制化霜

• 冬季防冻功能,保证系统可靠性

• 支持普通压缩机,EVI压缩机应用

• 支持AC风机和DC风机可选

• 智能累计运行时长设定,售后便捷

• 集成电源检测保护功能: 相序、缺相

• 联动控制,与末端或楼宇自控结合

• 定时定温开关机功能,节能,舒适,高效

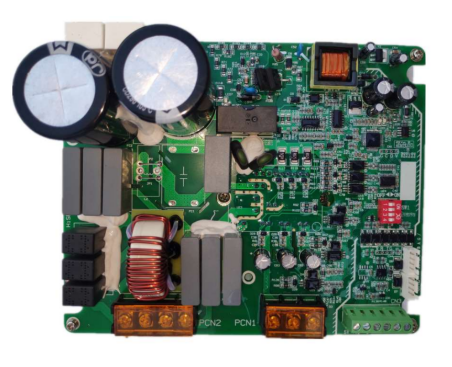

压缩机驱动器

• 高可靠性: 先进的三相不平衡检测;压缩机排气高压硬件保护

• 量产支持市面主流压缩机(无需变更硬件)

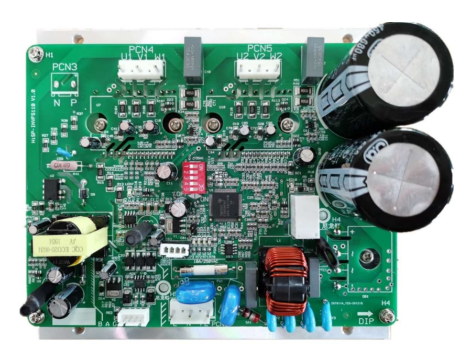

单相风机驱动器

• 兼容多种控制方式: 标准Modbus/串口通信/模拟信号

• 集成化、小型化设计

• 完善的保护机制: 输入输出缺相/母线过欠压/输出过载/模块温度保护

• 单风机最大功率920W,双风机750W*2, 无需配套电抗器

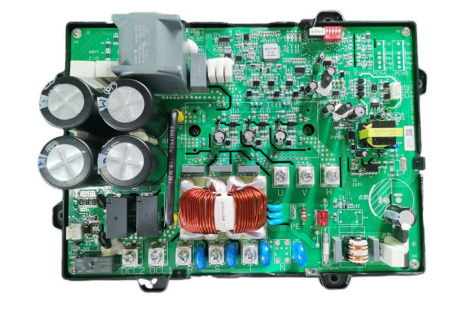

三相风机驱动器

• 兼容多种控制方式: 标准Modbus/串口通信/模拟信号

• 集成化、小型化设计

• 完善的保护机制: 输入输出缺相/母线过欠压/输出过载/模块温度保护

• AC或DC风机可配置,最大功率2.2kW,无需配套电抗器

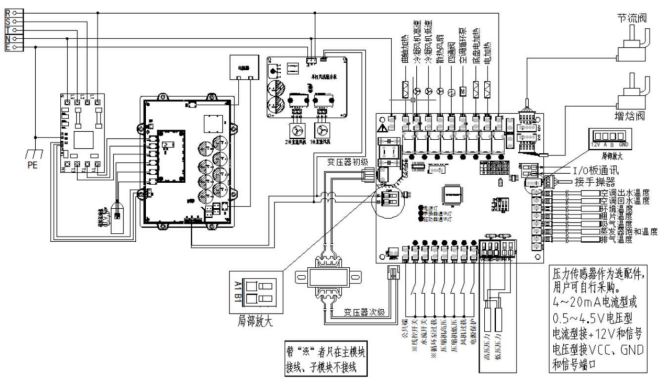

应用示例

采用24Hp压缩机驱动器&单相电机 50/65KW方案
