项目简介
屏幕作为人机交互形式之一，复杂的已有GUI支持和各种样式。而在一些较简单的应用当中，则可以采用画线画点的方式去实现。本次带来的是 Bresenham算法在屏幕上实现画任意线的应用。
项目详情
1、Bresenham算法简介
直线方程：
最基本的斜截式直线方程为y=kx+b(k为斜率,b为截距)y=kx+b(k为斜率,b为截距)。这个方程存在的缺点是无法表示直线x=αx=α，所以用一个新的方程来代替Ax+By+C=0Ax+By+C=0。
Bresenham

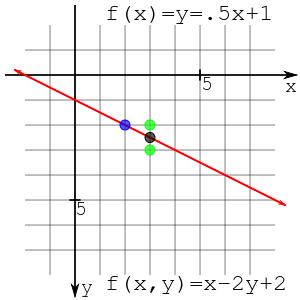

Bresenham画直线的算法主要步骤是判断下一点的位置。维基百科中有一张图比较形象：
图中，每一个点代表的是一个像素，假定我们有直线f(x,y)f(x,y)且当前坐标为(x,y)(x,y)，判断下一个点的y轴坐标步骤为(如果要确定x轴坐标也类似)：
算法详情请点击链接
2、开发板实现
2.1 开发板型号：兆易创新GD32VF103V-EVAL全功能开发板
2.2 使用IDE：NucleiStudio_IDE_201909
2.3 新建工程：请参考GD32官方提供的开发板例程，新建一个简单的工程 ----- 编译下载一次确保能成功
2.4 开始修改工程：

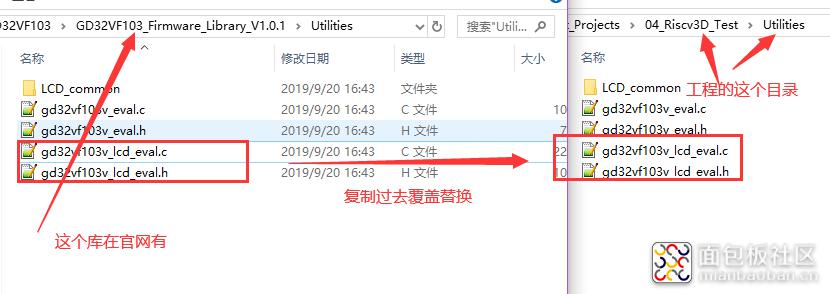

由于NucleiStudio新建一个完整的工程后，自带的TFT代码是旧版本，所以第一步直接替换掉以下这两个文件;回到软件刷新一下工程

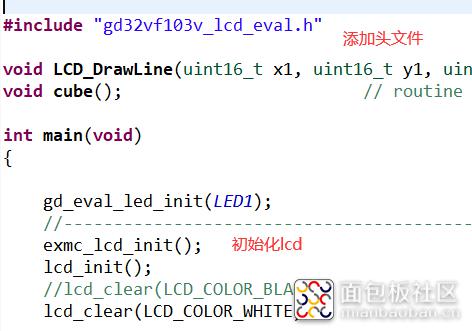

在main.c中添加头文件以及初始化TFT液晶，来个清屏，看看能否使用
2.5 将Bresenham算法函数代码移植好，修改函数中的画点函数使之对应自己的开发板，代码如下
/*
-------------------------------------------------------------------------------------------
@函数功能 ：画任意线 Bresenham算法函数
@ @ x0 ： 屏幕x轴开始
@ @ y0 ： 屏幕y轴开始
@ @ x1 ： 屏幕x轴结束
@ @ y1 ： 屏幕y轴结束
@ @ color ： 线的颜色
-------------------------------------------------------------------------------------------
*/
#define SWAP(a, b) {int t = a; a = b; b = t;} //量值的交换
static void Write_IntBresenhamline(int x0, int y0, int x1, int y1, int color){
// ................................... // 画任意线Bresenham算法函数
int dx = x1 - x0, //获取X长度
dy = y1 - y0; //获取Y长度
if(abs(dx) >= abs(dy)) //取绝对值 区分象限
{
if(x0 > x1) //xy坐标反向
{
SWAP(x0, x1); SWAP(y0, y1);//交换
dx = -dx; dy = -dy; //取正
}
if(dy >= 0) // 直线的倾斜角位于 [0, pi / 4]
{
for(int x = x0, y = y0, e = -dx; x <= x1; x ++)
{
lcd_point_set(x,y,color);//快速画点
e += dy * 2;
if(e >= 0){
y ++;
e -= dx * 2;
}
}
}else // 直线的倾斜角位于 [-pi / 4, 0)
{
for(int x = x0, y = y0, e = dx; x <= x1; x ++)
{
lcd_point_set(x,y,color);//快速画点
e+= dy * 2;
if (e <= 0){
y --;
e += dx * 2;
}
}
}
}else
{
if(y0 > y1) //xy坐标反向
{
SWAP(x0, x1); SWAP(y0, y1); //交换
dx = -dx; dy = -dy; //取正
}
if(dx >= 0) // 直线的倾斜角位于 (pi / 4, pi / 2]
{
for(int x = x0, y = y0, e = -dy; y <= y1; y ++)
{
lcd_point_set(x,y,color);//快速画点
e += dx * 2;
if(e >= 0){
x ++;
e -= dy * 2;
}
}
}
else // 直线的倾斜角位于 [-pi / 2, -pi / 4)
{
for(int x = x0, y = y0, e = dy; y <= y1; y ++)
{
lcd_point_set(x,y,color);//快速画点
e += dx * 2;
if (e <= 0){
x --;
e += dy * 2;
}
}
}
}
}
2.6 在主函数直接调用该函数即可，如下
switch(i)
{
case 0:Write_IntBresenhamline(0, 0, 239, 319,LCD_COLOR_RED);break;
case 1:Write_IntBresenhamline(239, 0, 0, 319,LCD_COLOR_GREEN);break;
case 2:Write_IntBresenhamline(0, 160, 319,160, LCD_COLOR_BLUE);break;
case 3:Write_IntBresenhamline(10, 134, 156,180, LCD_COLOR_WHITE);break;
case 4:Write_IntBresenhamline(18, 240, 46,90, LCD_COLOR_CYAN);break;
case 5:Write_IntBresenhamline(67, 88, 123,245, LCD_COLOR_BLUE2);break;
case 6:Write_IntBresenhamline(54, 34, 72,10, LCD_COLOR_YELLOW);break;
case 7:Write_IntBresenhamline(120, 300, 200,120, LCD_COLOR_MAGENTA);break;
case 8:i=0;break;
}
i++;

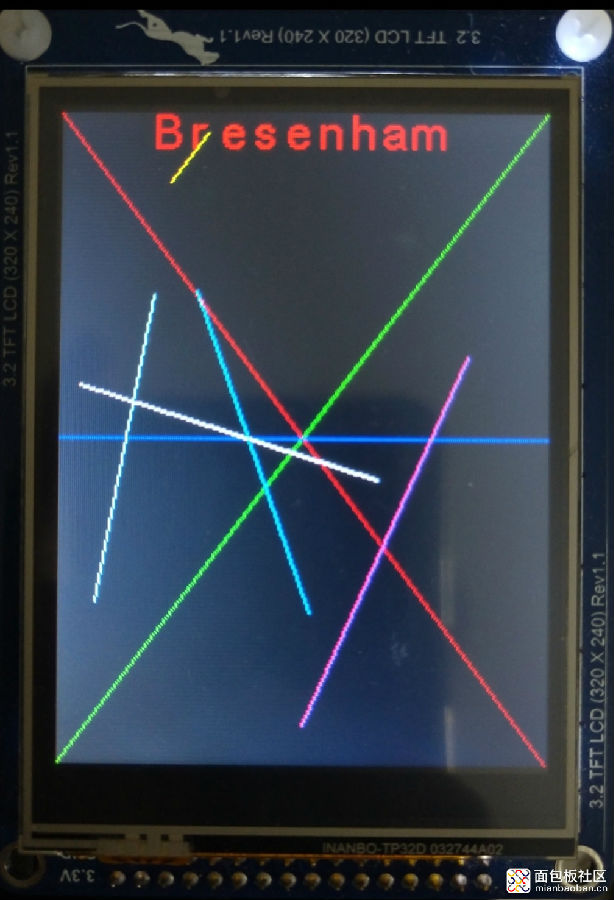

项目实测效果
