项目简介

uGUI是一个小巧的应用于嵌入式系统的免费开源图形库。它与平台无关,可以轻松移植到几乎任何一个基于微控制器的系统。整个图形库主要由两个文件组成:ugui.c和ugui.h。uGUI主要支持窗口、按键、文本框、图片等控件和触摸屏,支持对UI要求简单的应用场景。

项目详情

1.移植前准备

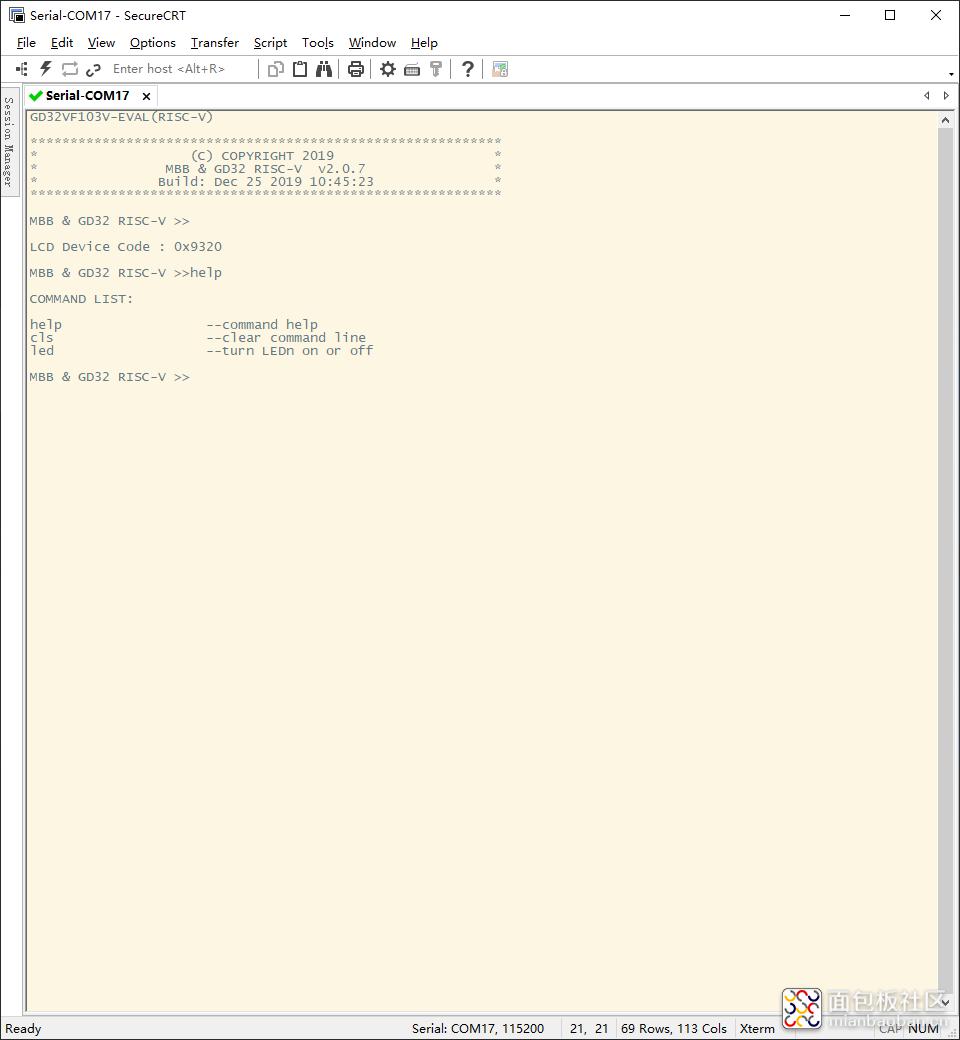

uGUI的移植是基于“GD32 RISC-V开发板评测 | 基于GD32 RISC-V MCU串口实现SHELL调试”的工程上实现的。通过NucleiStudio IDE自动创建的工程自带的两个文件gd32vf103v_lcd_eval.c和gd32vf103v_lcd_eval.h,但这两个文件内的驱动仅支持SSD1289驱动显示的屏幕。而GD32VF103V-EVAL开发板上使用的液晶屏对应的驱动是ILI9320,所以我们需要对这两个文件进行更新。方便的是兆易创新官方最新提供的《GD32VF103_Firmware_Library_V1.0.1》软件包里已经支持ILI9320,我们只需要下载更新这两个文件即可,在初始化过程中添加如下代码,就可以看到液晶屏初始化成功,并将整个液晶屏显示为蓝色背景。

void xInitLCD(void)

{

exmc_lcd_init();

lcd_init();

lcd_clear(LCD_COLOR_BLUE);

}

2.移植uGUI

将下载的uGUI代码存放在工程路径:GD32_RISC-VGD32VF103V-EVALUtilitiesuGUI,我们需要移植的接口在ugui_port.c和ugui_port.h文件中,函数原型如下:

EXTERN void uGUI_DriverDrawPoint(UG_S16 x, UG_S16 y, UG_COLOR color);

EXTERN UG_RESULT uGUI_DriverDrawLine(UG_S16 x1, UG_S16 y1, UG_S16 x2, UG_S16 y2, UG_COLOR color);

EXTERN UG_RESULT uGUI_DriverFillFrame(UG_S16 x1, UG_S16 y1, UG_S16 x2, UG_S16 y2, UG_COLOR color);

最基础的是uGUI_DriverDrawPoint函数,uGUI通过这个函数实现画点的功能;uGUI_DriverDrawLine函数实现了uGUI画线的功能,uGUI_DriverFillFrame函数实现了uGUI填充的功能,uGUI_DriverDrawLine和uGUI_DriverFillFrame这两个函数实现是一个可选实现函数,实现与否并不影响uGUI的最终显示,只是对uGUI显示速度的优化。

所以在我们实现了对uGUI底层画点的函数后,我们就可以对uGUI进行初始化了,初始化代码如下:

static void uGUI_Init(void)

{

UG_Init(&uGUI, (void(*)(UG_S16,UG_S16,UG_COLOR))uGUI_DriverDrawPoint, 240, 320);

#if 0

UG_DriverRegister(DRIVER_DRAW_LINE, (void *)uGUI_DriverDrawLine);

UG_DriverRegister(DRIVER_FILL_FRAME, (void *)uGUI_DriverFillFrame);

UG_DriverEnable(DRIVER_DRAW_LINE);

UG_DriverEnable(DRIVER_FILL_FRAME);

#else

UG_DriverDisable(DRIVER_DRAW_LINE);

UG_DriverDisable(DRIVER_FILL_FRAME);

#endif

UG_DriverDisable(DRIVER_FILL_AREA);

UG_FillScreen(C_BLUE);

}

通过调用uGUI_Init函数将接口函数进行注册、并将整个屏幕清除显示为蓝色(C_BLUE)。

3.uGUI应用

下面的代码实现的是通过uGUI图形库创建一个窗口,设置窗口的一些属性,在窗口中显示图片、按键和文本框,代码如下所示:

/* Window 4 */

UG_WINDOW window_4;

UG_OBJECT obj_buff_wnd_4[MAX_OBJECTS];

UG_IMAGE image4_1;

UG_IMAGE image4_2;

UG_BUTTON button4_1;

UG_TEXTBOX txtbox4_1;

void uGUI_Window4Demo(void)

{

/* Create Window 4 */

UG_WindowCreate(&window_4, obj_buff_wnd_4, MAX_OBJECTS, window_4_callback);

UG_WindowSetStyle(&window_4, WND_STYLE_HIDE_TITLE);

UG_WindowSetBackColor(&window_4, C_WHITE);

/* Create Image 1 */

UG_ImageCreate(&window_4, &image4_1, IMG_ID_0, 0, 0, 0, 0);

UG_ImageSetBMP(&window_4, IMG_ID_0, &mbb_logo);

/* Create Image 2 */

UG_ImageCreate(&window_4, &image4_2, IMG_ID_1, 100, 0, 0, 0);

UG_ImageSetBMP(&window_4, IMG_ID_1, &gd32_logo);

/* Create Button 1 */

UG_ButtonCreate(&window_4, &button4_1, BTN_ID_0, 10, 120, 120, 150);

UG_ButtonSetFont(&window_4, BTN_ID_0, &FONT_12X20);

UG_ButtonSetBackColor(&window_4, BTN_ID_0, C_LIME);

UG_ButtonSetText(&window_4, BTN_ID_0, "Welcome");

/* Create Textbox 1 */

UG_TextboxCreate(&window_4, &txtbox4_1, TXB_ID_0, 5, 280, UG_WindowGetInnerWidth(&window_4)-5, UG_WindowGetInnerHeight(&window_4)-5);

UG_TextboxSetFont(&window_4, TXB_ID_0, &FONT_8X14);

UG_TextboxSetText(&window_4, TXB_ID_0, "uGUI v0.31 beta");

UG_TextboxSetAlignment(&window_4, TXB_ID_0, ALIGN_TOP_CENTER);

}

/**

* @brief

* @param None

* @retval None

*/

void uGUI_Demo(void)

{

uGUI_Init();

#if 0

uGUI_Window1Demo();

uGUI_Window2Demo();

uGUI_Window3Demo();

#endif

uGUI_Window4Demo();

/* Show Window */

UG_WindowShow(&window_4);

UG_Update();

}

项目实测效果

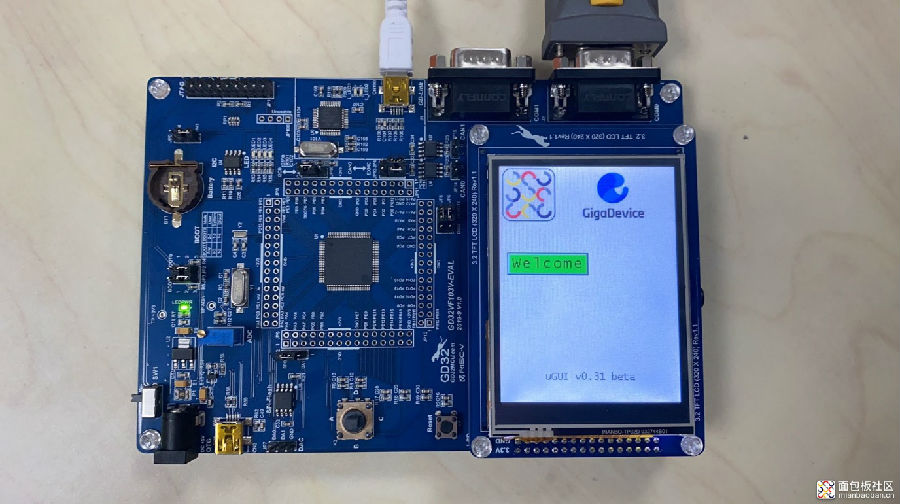

实现的效果图如下所示:

uGUI当前实现的控件功能虽然比较少,但它小巧精悍,在充分理解了uGUI设计思想和代码实现后,个人感觉uGUI还是挺不错的;当然在uGUI移植实现显示的时候,也碰到一些问题,不知道能不能算上BUG呢:在显示图片的时候最底层调用了UG_DrawBMP函数,它将所有的颜色又转换成了RGB888的格式显示了,但我们在实现驱动的时候实际上是RGB565,所以在这边做了更正,所有的图片颜色就显示正常了^^,其它的关于uGUI功能和显示应用实现,小伙伴们可以参考《Reference Guide》来设计你们的应用界面哈。

相关资源下载

请下载附件查看详情

附件:

GD32VF103V-EVAL_20191230.rar

Reference Guide.pdf

链接:

uGUI的官网地址为:http://embeddedlightning.com/ugui/,GitHub

源码下载地址为:https://github.com/achimdoebler/UGUI

下载中心:https://mbb.eet-china.com/download/36047.html
