工业互联网是通过网络平台将设备、产线、供应链上下游有机结合起来，形成数据和产业联动，既可提升产业效率，又实现服务体系智能化。作为工业4.0的重要组成部分，随着接入网络的设备逐渐增多，工业互联网对总线带宽、传输实时性的要求也在不断提高。传统的VME、CPCI等并行总线标准已不能满足需求。基于高速串行总线技术并支持更加智能的平台管理接口(IPMI)的VPX架构硬件系统，越来越受到行业青睐。

智能平台管理接口IPMI

IPMI(Intelligent Platform Management Interface) 是由Intel发起，全球200多家行业顶级企业联合制定的标准。IPMI针对大量监控、控制和自动回复服务器的作业，提供了智能型的管理方式。此标准适用于不同的服务器拓扑，以及Windows、Linux、 Solaris、Mac或是混合型的操作系统。此外，由于IPMI可在不同的运行环境下运作，即使服务器本身的运作不正常，或是由于任何原因而无法提供服务，IPMI仍可独立运作。更为重要的是IPMI是一个开放的免费标准，用户无需为使用该标准而支付额外的费用。

IPMI主要优势

•基于智能软硬件的解决方案

•完全独立于被管板卡的硬件设计

•将硬件可用性提升至99.999%!

•标准的接口与协议

•丰富的管理功能

•能够与广泛的第三方系统互联互通

IPMI主要功能

•远程电源控制

•支持硬件健康管理

•设备资产管理

•设备固件远程升级

•系统告警与事件日志

基于IPMI智能平台管理系统的主要组件包括chMC(机框管理器)和IPMC(板载智能平台管理器)。

北京启扬日升科技有限公司基于GD32F207与GD32F205设计的ChMC和IPMC，满足VITA46.11与IPMI V2.0规范，提供了所有规范强制要求IPMI功能，如模拟量，温度，电压，电流，风扇或OEM传感器等监控，并可通过HPM.1 进行固件升级。通过提供专用的评估板，用户可以进行功能测试、硬件开发参考;还提供用于SDR和FRU文件生成的GUI编译器;这样，用户在不需要IPMI专业知识的情况下能够快速开发支持IPMI的VPX板卡甚至VPX机箱系统。

IPMI的系统构成

ChMC(机箱管理器)

•FRU数据收集与状态显示

•告警事件日志

•本地化IPMC

•基于Serial port / LAN的Console口

•基于Web的访问

•基于SNMP的访问

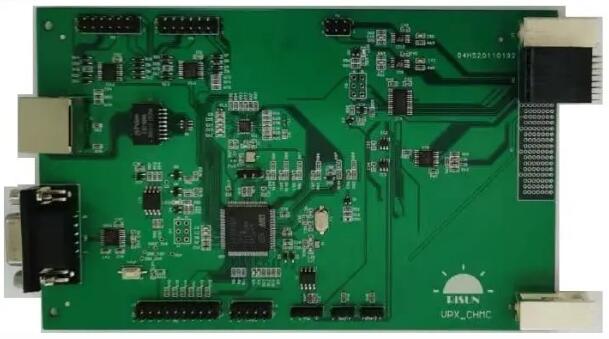

ChMC评估板

IPMC(VPX板卡本地控制器)

•传感器值收集与显示

•告警阀值设置

•告警产生、上报

•IPMB总线冗余与切换

•FRU生成与下载

•SDR的生成与下载

•固件升级

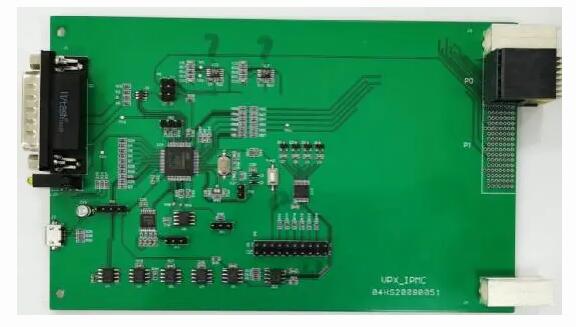

IPMC评估板

GD32F207/205 MCU在本方案中的功能

•符合IPMI V2.0规范

•符合VITA46.11规范

•支持HPM.1固件升级

•提供FRU和SDR编辑软件

•模拟输入电压、电流、温度等

•温度测量和有效载荷通信

•热插拔开关输入，LED和有效负载功率控制输出

GD32F207/205系列MCU主要规格

•Cortex-M3@120MHz，150DMIPS处理性能

•Flash：256KB~3072KB

•SRAM：128KB/256KB多种通讯方式：I2C x3,SPI x3,USART x4,UART x4,LCD-TFT控制器 x1

•高速高精度ADC,12bits ADCx3@2.6Msps,24通道

•高级定时器x2,可产生6路死区可调的互补PWM输出

•通用定时器x10

•gFlash专利加密技术

•内置DES、3DES、哈希效验、CRC等多种硬件加密功能

•丰富的封装类型: LQFP64/LQFP100/LQFP144

•供电电压:2.6V~3.6V

•工业级的工作温度范围:-40℃~+85℃

•工业级的ESD和EMC水平

方案详情和合作方式欢迎来电咨询!
