【双向DCDC变换器CLLLC应用】
由于经济原因和对环境的关注，电力转换系统效率变得越来越重要。CLLLC 直流变换器是一种具有软开关技术的双向直流谐振变换器，相对于硬开关技术DCDC变换器，软开关技术CLLLC直流变换器导通损耗非常低，峰值效率可以做到接近99%。因此在对效率要求比较高的应用场合是首要选择，典型的应用有：
Ø 车载充电机(OBC)
Ø 各种储能系统
Ø 通信电源
Ø 航天电源
Ø 直流微电网配电系统
Ø UPS
【智玩无疆双向CLLLC方案】
在国内落实“双碳”目标的重要背景下，我国能源结构调整与新型电力系统建设势在必行。随着源，网，荷，储一体化深度协调互动，灵活的能源电力系统新模式将日渐显现。这一进程将催生大量储能应用场景与装配需求，储能将扮演不可替代的关键角色.深圳市智玩无疆科技有限公司推出基于GD32E505 MCU 3KW 直流DC-DC (CLLLC)谐振变换器方案，CLLLC拓扑一次与二次侧由于采用保障电气隔离的变压器，所以安全性非常高. 并且能够实现能理双向传输。方案具体详情如下：
▶ 优点：
1. 高效(高于98%的峰值效率)
2. 全范围软开关
3. 拓扑结构对称，控制简单
4. 功率双向变换
5. 二次侧输出EMI小
6. 电气隔离

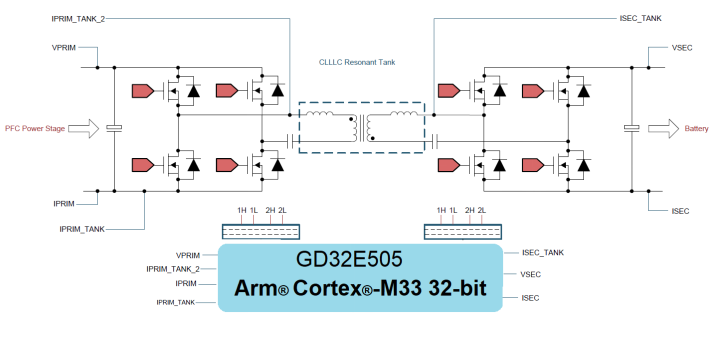

▶ 双向CLLLC框图

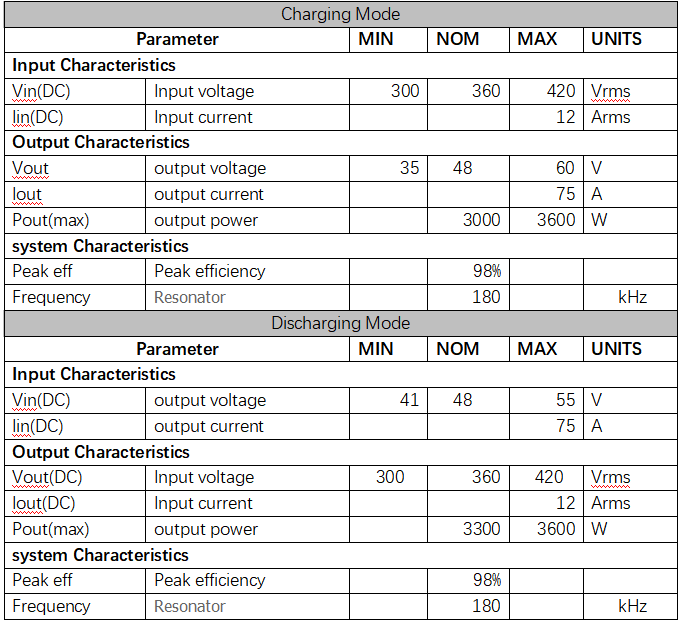

▶ 设计规格

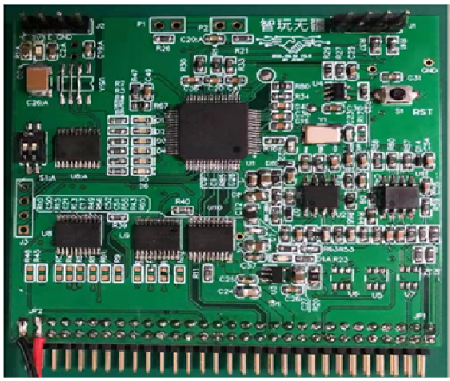

▶ GD32E505 MCU控制板及功率板

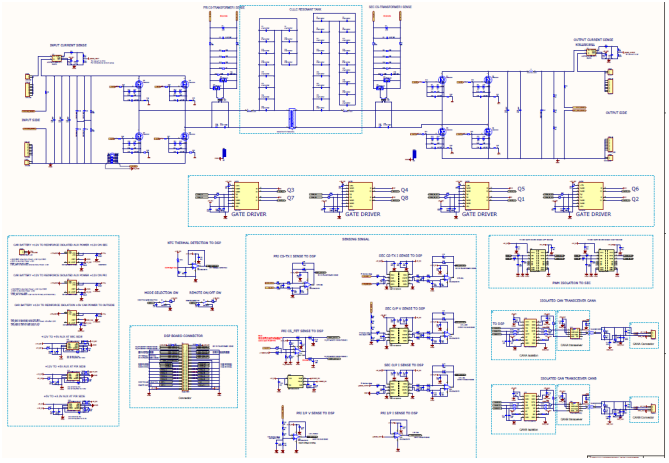

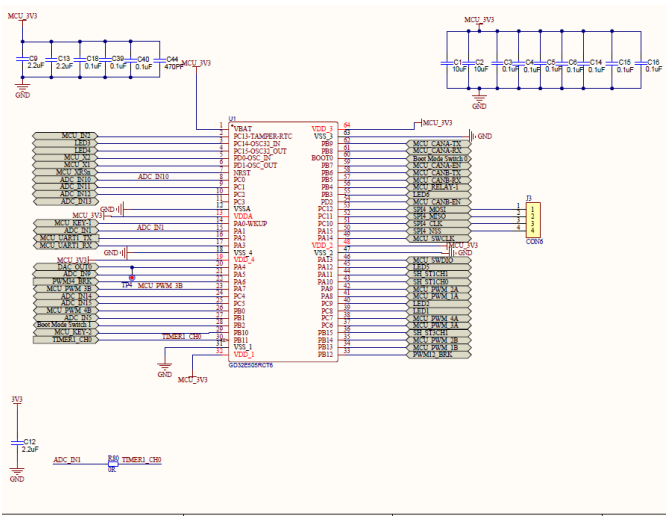

▶ 控制板及功率板原理图

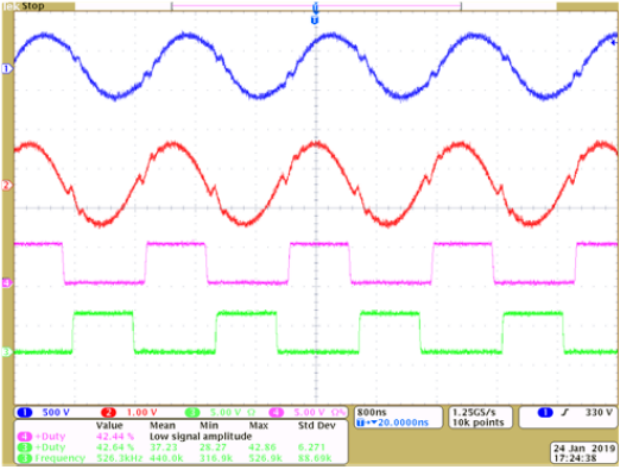

▶ 一次侧，二次侧谐振电感电流波形

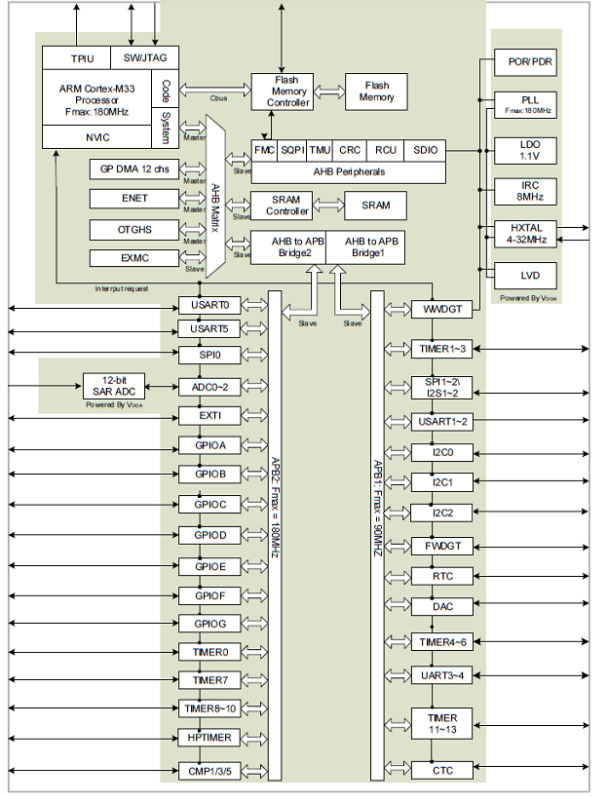

▶ GD32E505 MCU简介
GD32E505是基于Arm®Cortex®-M33处理器的32位通用微控制器。内部外设资源非常丰富，支持浮点运算单元，特别是具有TMU硬件数学运算单元可以进行复杂数学计算，对数字电源实时控制非常有帮助。
