电动自行车因其经济、环保、便捷，已然成为人们日常生活的重要交通工具。目前我国电动自行车保有量已突破3亿辆，庞大的市场对充电安全管理也提出了巨大的考验。

据应急管理部消防救援局日前发布的数据显示，仅2022年上半年，就接报电动自行车火灾8370起，同比增加31.3%，其中80%是在充电时候发生的。

国家多部门整治电动自行车消防安全，充电安全成为重中之重

为有效遏制电动自行车火灾多发势头，国务院安委会办公室决定在全国范围内组织开展电动自行车消防安全综合治理工作。并在各省、自治区、直辖市及新疆生产建设兵团安全生产委员会，工业和信息化部、公安部、住房城乡建设部、应急管理部、市场监管总局正式实施。

规范电动自行车充电成为了当务之急，晶哲科技 推出的电动自行车智能充电桩方案，具有多种保护功能：过/欠压、过流、过充、过载、过热、漏电、短路保护等，实时远程监控充电状态，发生安全故障可及时向APP或WEB端发送报警信息，一定程度上解决了充电安全问题。

基于GD32E230xx的智能充电桩方案：

晶哲科技 推出包含集中式3路、10路、12路和分布式等多种电动自行车智能充电桩方案：

• 3路：电流和电压检测采用合金电阻方案，节省物料成本以及缩减布局空间。

• 10路/12路：可实现多路输出，采用电流和电压互感器采样，功率采集更精准。

• 分布式：多路充电桩既可以通过485有线互通数据也可以通过无线互通数据。

GD32E230xx性能参数

内核：Arm Cortex-M23

Max Speed：72MHz

Flash：16~64K

SRAM：4~8K

高速高精度 12-bit ADC×1 @ 2Msps，最大10通道

高级定时器×1，支持三相PWM互补输出和死区管理

通用定时器×5

供电电压：1.8~3.6V供电

工作温度范围：-40℃~85 ℃工业级温度范围

方案案例推送：10路集中式智能充电桩

1、工作原理

主回路的输入是交流电，经过隔离整流降压电路给主控芯片和4G模块供电，再由主控芯片和4G模块配合控制继电器进而给电动自行车电平充电。

此方案采集充电功率是通过电流和电压互感器采集，将采集到的参数传递给计量芯片，计量芯片与主控芯片之间数据通信。采用电流和电压互感器采集主要由2点优势：①采集的更准确精度更高;②整个方案可以采用隔离方案使用更安全。

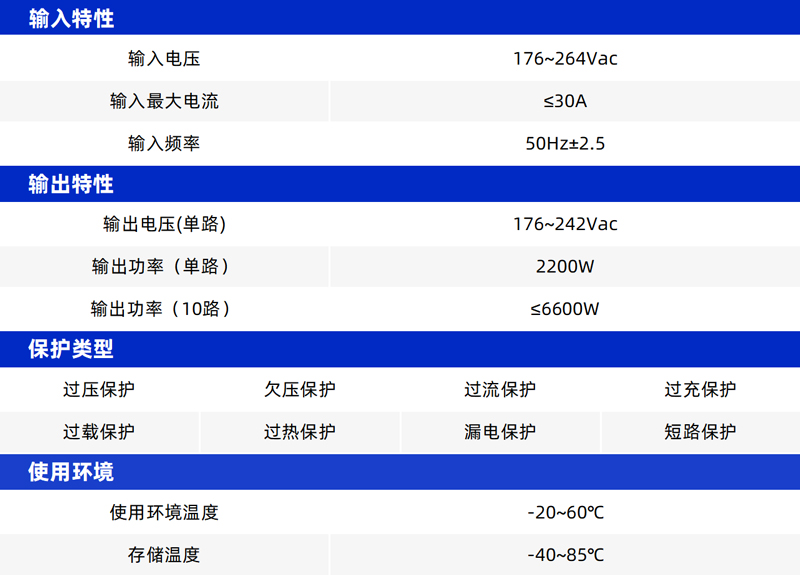

2、方案特性

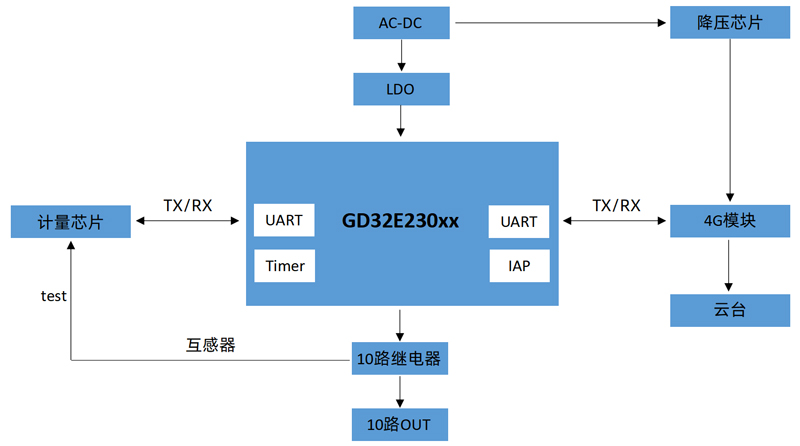

3、设计框图

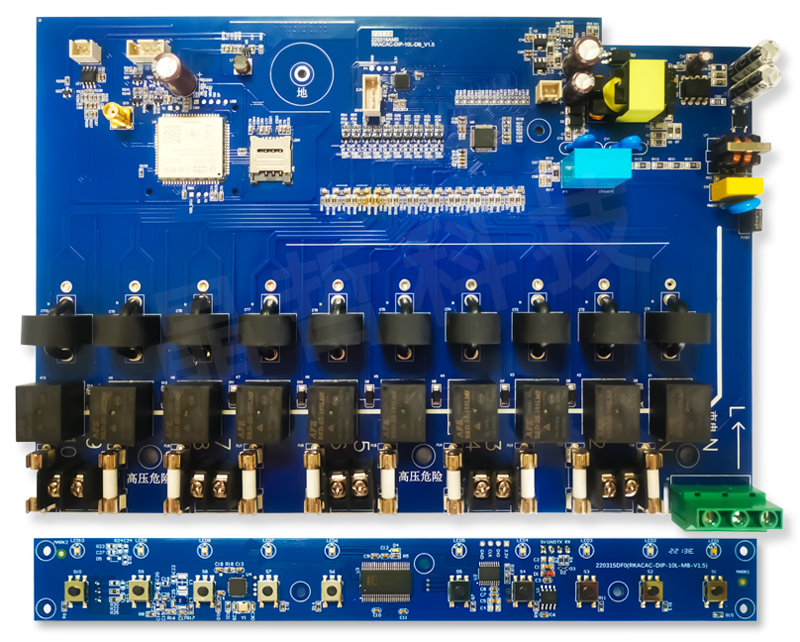

4、PCB板实拍

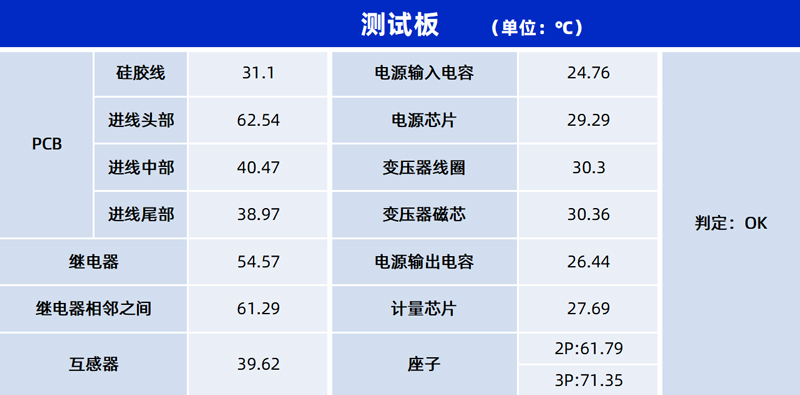

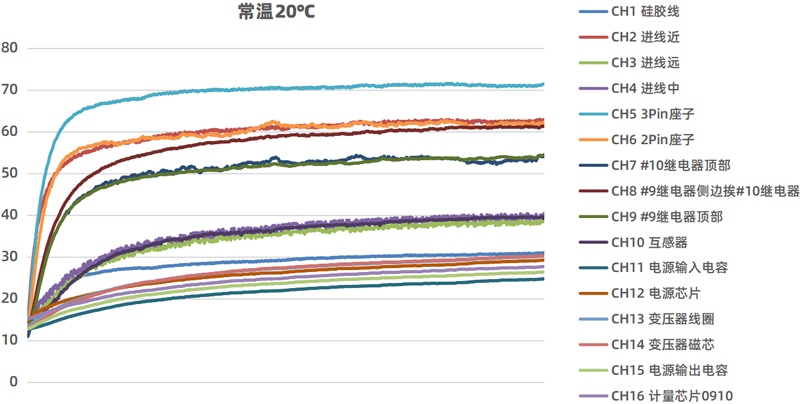

5、高低温主器件温升测试

6、手机界面/电脑后台界面

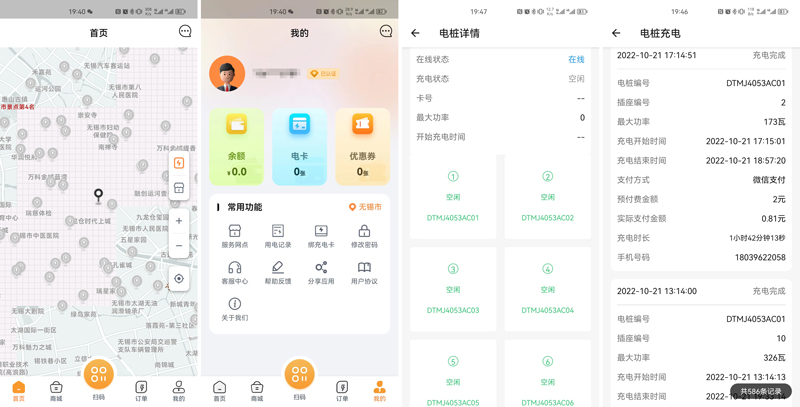

(手机界面)

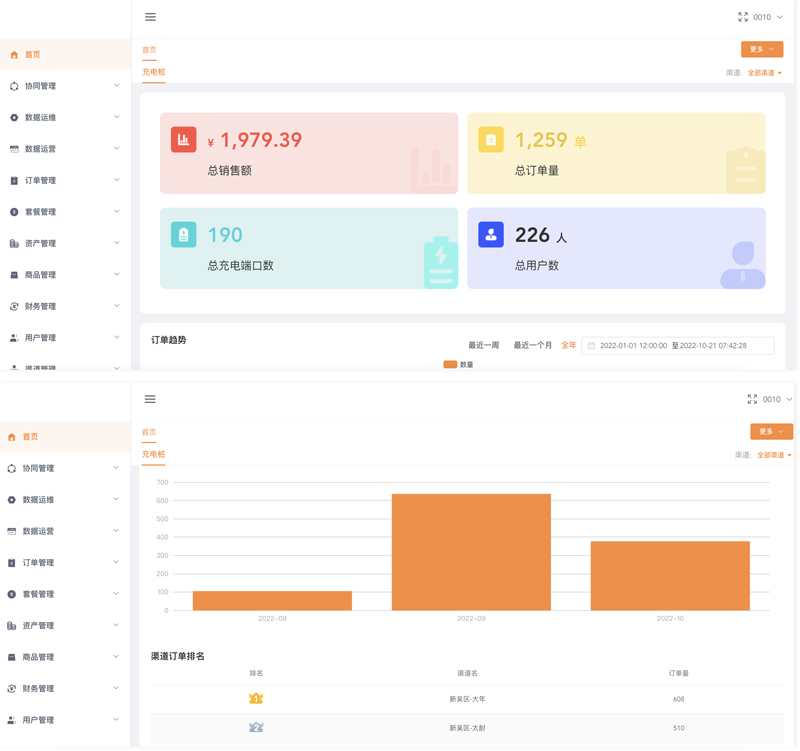

(电脑后台界面)

晶哲科技 - 电动自行车智能充电桩方案优势：

• 多路输出，可连接总功率≤6600W，单路功率≤2200W的充电器。

• 充满自动断电功能。

• 全智能语音提示，便于人性化操作。

• 支持微信扫码、刷卡、投币支付功能。

• 保护措施：主电源总空开，单路独立保险。

• 监测电源线脱落、高低温、过欠压，设备主电源自动切断输出。

• 插座未有负载的情况下无电流输出，断开充电保证插座安全。

• 具有记忆功能，临时停电，供电恢复后继续充电。

• 设备通讯自检自联，保证人、车、充电桩合一。

• 主机具有总电源控制、漏电保护器，急停按钮。

• 充电自停，定时断电、过载短路自动断电保护。

• 平台数据监控、充电状态等。

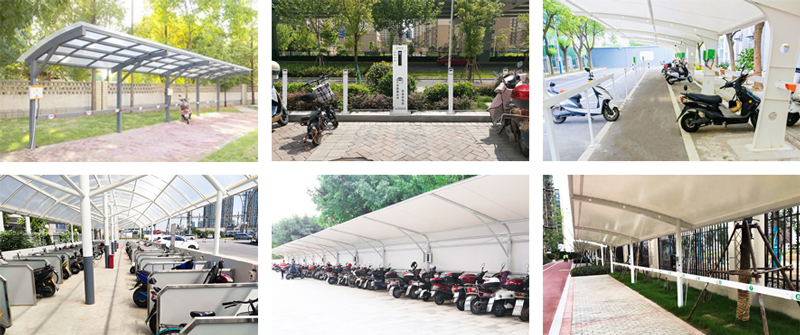

应用场景

晶哲科技 提供3路、10路、12路、分布式等多种电动自行车智能充电桩方案，适用于居民小区、园区、商场、车站、公园......各种不同场合的电动自行车停车场，欢迎来电详询!
