UWB数字钥匙指的是利用UWB超宽带技术的精准定位、高安全等特性,让以智能手机为媒介的智能终端能够以较为安全的方式存储、验证和共享车辆的数字密钥,进而实现无钥匙开车锁和启动车辆、个性化设置及ADAS相关功能设置,提升用车便捷性。UWB数字钥匙的实现必须依赖具备UWB功能的智能手机、手表、手环等终端。

UWB已是数字钥匙中采用的第三代通信技术,与第一代近场通信(NFC)、第二代蓝牙(BLE)相比,UWB在定位精度、安全性、功耗以及应用拓展方面优势明显,其定位可达到厘米级。

风算WP UWB数字钥匙方案是基于GD车规级MCU-A503,搭载高性能UWB芯片和蓝牙芯片实现UWB数字钥匙。用户只需手机/智能手表,便能够支持车外感应区、迎宾区、解锁区的划分与覆盖范围的灵活调整。可精准适配灯光指示、无钥匙进入、一键启动等交互功能。也可复用车端UWB硬件实现UWB雷达功能,实现UWB活体雷达和UWB脚踢雷达等。

风算的UWB数字钥匙解决方案从硬件角度由六块集成电路板组成:五块FS_UWB_A503开发板、一块钥匙端开发板(研发中暂无实物图)。

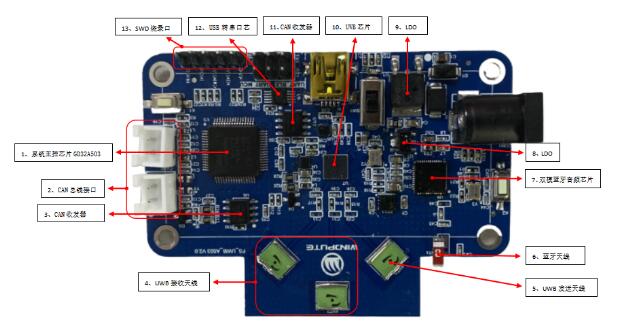

• FS_UWB_A503开发板:围绕兆易创新车规级MCU-A503为核心设计的开发板,此开发板充分利用了A503强大的核心资源。风算UWB数字钥匙方案由四块FS_UWB

_A503开发板布置在车辆外围四角,一块FS_UWB_A503开发板布置在车内中控位置构成4个从锚点、1个主锚点。通过钥匙端运动传感器检测到移动或震动时,唤醒BLE广播,做前期连接配置UWB以及低功耗管理。当BLE与车身基站配对成功后,钥匙端的UWB与各个UWB锚点开始测距。车内主锚点BLE与钥匙端配对成功后将唤醒从锚点进行测距,并同时将距离信息发送至BCM,由BCM控制整车状态。该开发板包含模拟车内12v(锚点端、USB5V(调试用))USB端口可通过跳线帽分开调试MCU与BLE。

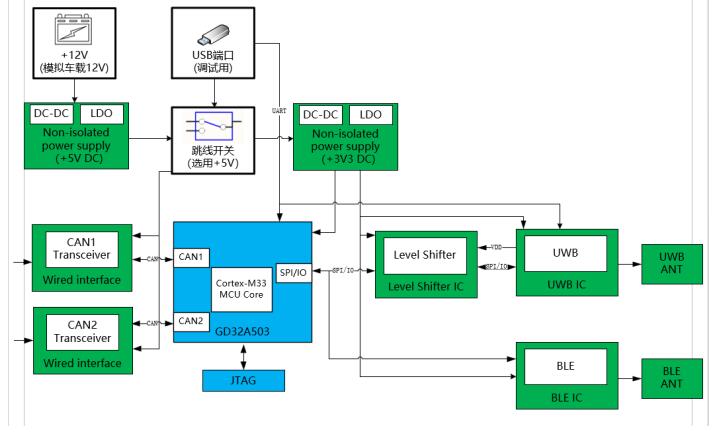

本解决方案电路设计配置简单、灵活,其他控制外围不需做更多的修改,硬件系统框图如下所示。

GD32A503系列MCU

核心主控是基于GD32A503系列车规级微控制器,该系列产品以均衡的处理性能、丰富的外设接口和增强的安全等级,为多种电气化车用场景提供主流解决方案,遵循车规级设计理念和生产标准,符合车用高可靠性和稳定性要求。GD32A503系列MCU可以广泛用于多种车用场景,如车窗、雨刷、空调、智能车锁、电动座椅、电动后备箱、氛围灯、动态尾灯等车身控制系统、车用照明系统和电机电源系统,以及仪表盘、车载影音、娱乐音响、中控导航、车载无线充等智能座舱系统。得益于出色的安全监测机制,GD32A503也适用于部分ADAS辅助驾驶系统,如环视摄像头、AVAS声学警报系统等。

• 通过汽车行业质量管理体系IATF 16949:2016规范认证;

• 遵循AEC-Q100 Grade 1可靠性和安全性标准;

• Arm Cortex-M33 32位处理器核心;

• Flash:128KB/256KB/384KB;

• SRAM: 24KB/32KB/48KB;

• 提供两个12bits ADC,一个DAC,一个比较器,最多一个通用的16位计时器,两个基本计时器,四个PWM高级计时器;

• 工作频率高达100 MHz;

• 标准和高级通信接口: I2Cx2,SPIx2,USARTx3,I2Sx1,CANx2;

• 触发选择控制器(三角形)、多功能通信接口(MFCOM)、DMA请求多路复用器(DMAMUX);

• 供电电压:2.7V~5.5V;

• 工作温度范围:-40~+125°C;

UWB芯片

• 支持11个UWB通道;

• 覆盖6.5~10GHz的超宽频带范围;

• 支持同时3通道接收;

• 集成UWB PHY/MAC协议和测角测距算法;

• 支持雷达模式,场测测距精度1cm,测角精度1°;

• 符合IEEE 802.15.4-2020和IEEE 802.15.4z协议标准以及FiRa联盟规范;

蓝牙芯片

• 专用双核处理器架构;

• 内置32位Cortex-M3 CPU,用于通信和应用子系统,频率为48MHz;

• 嵌入式96KB+416KB SRAM,128KB ROM;

• Coretex-M3的XIP闪存1MB;

• 高达78x4Mbps QSPI接口;

• 极低功耗设计;

• 蓝牙双模式5.1规范无线电;

• 蓝牙双模式5.1规格控制器;

• 高性能低功耗音频;

• 集成电源管理单元;

• 符合AEC-Q100二级标准;

因该产品需要硬件在工作中进行监控,以确保安全稳定工作:

• 电压:规定工作范围(9V到16V)可靠工作。低压和高压进行不工作保护;

• 电流:集成电流保护,确保正常工作;

• 温度:片内集成温度传感器,可自定义过温关断阈值(最高125°C);

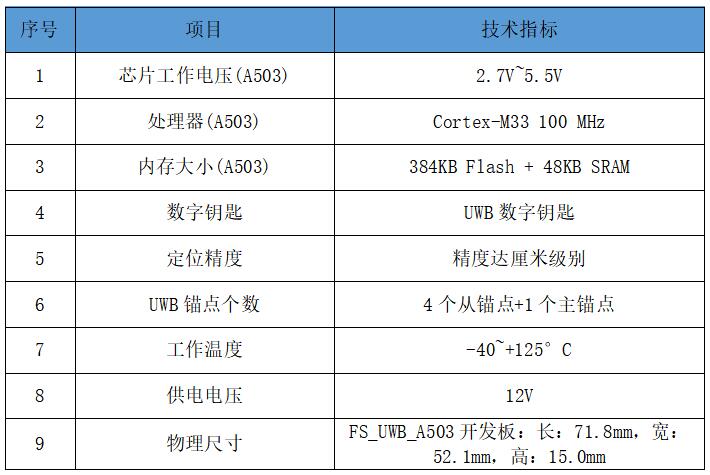

技术参数

方案展示

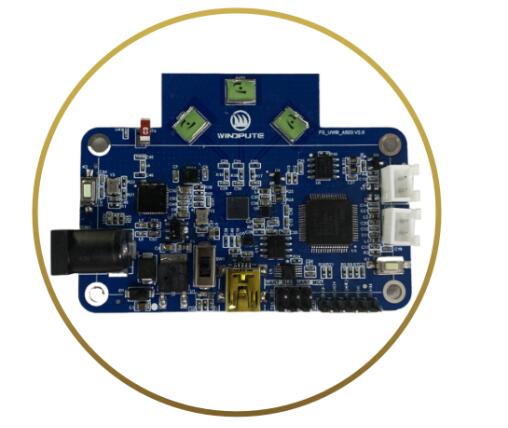

FS_UWB_A503开发板

了解更多方案详情
