1. 方案简介
BUCK电路是一种降压型电路，它的特征是输出电压低于输入电压，通过控制MOS管的占空比，可以将高电压转换至低电压，转换效率较高。

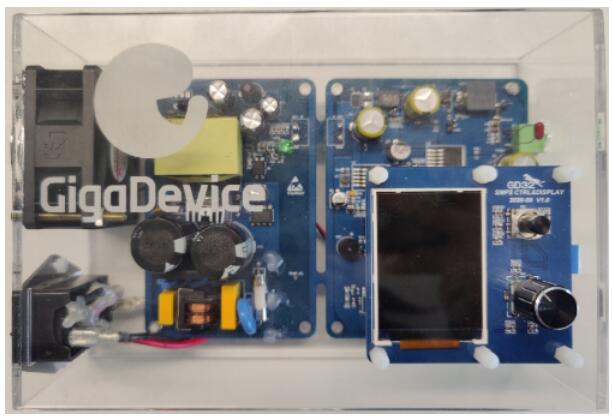

▲ GD32E503C-SMPS Demo板

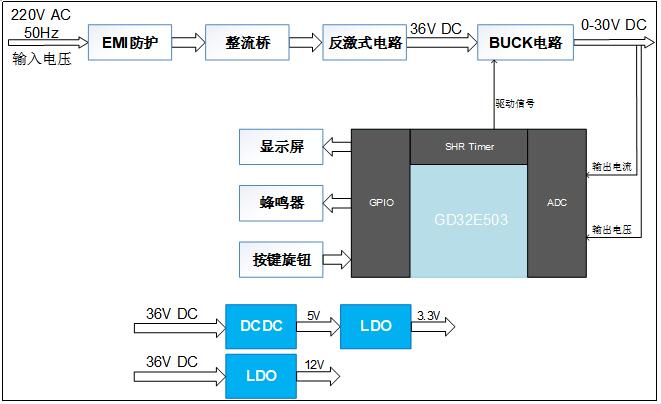

2. 功能描述
基于GD32E503C芯片主控的SMPS Demo板使用三脚品字插座提供的220V市电。该Demo板可以通过五向开关和旋转编码器设置输出电压和最大电流，通过2.2寸TFT液晶屏实时显示输出的电压和电流。该Demo板提供SWD接口、USART调试口、Reset按键、蜂鸣器及散热风扇等外设资源，可实现过压、欠压检测、过流检测和过热检测等保护功能。
3. 主要特性
• BUCK拓扑结构
• SHRTIMER高精度PWM控制
• 0~30V可调输出电压，0~3A可调限制电流，最大输出功率90W
• 电压分辨率10mV，电压精度0.3%，电压纹波≤100mVp-p
• 2.2寸液晶屏实时显示输出电压、电流、温度等参数
• 过压、欠压、过流和过热检测保护电路
4. 开发资料
我们可提供评估套件、用户指南、硬件原理图、软件代码等整套的开发资料，请联系您当地的GigaDevice销售办事处或GD32授权代理商获取。
5. 典型应用
数字电源、户外电源、通讯/服务器电源模块等
