1. 方案简介

GD32F470i-LVGL-WSVGA-LCD Demo Suites是MCU驱动高分辨率LCD(RGB接口，1024*600 WSVGA)进行设计GUI开发的演示套件，可以进行LCD显示、触摸控制、二维码、图片解码、文件浏览等功能演示，配合上位机模拟器(CodeBlocks for Windows)方便客户在PC端进行UI设计和开发，以及基本的逻辑功能验证，可以帮助客户更快、更好的使用GD32MCU进行HMI相关开发的应用。

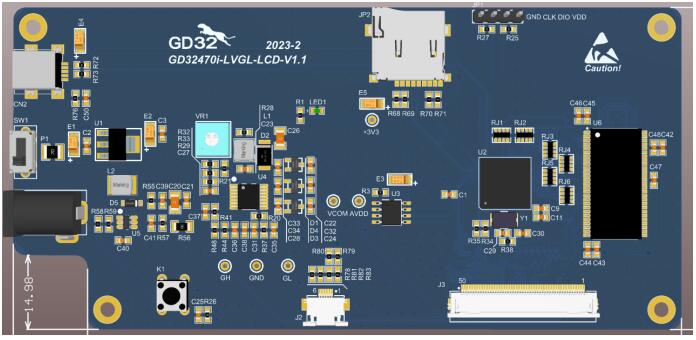

▲ GD32470i-LVGL-LCD开发板正面

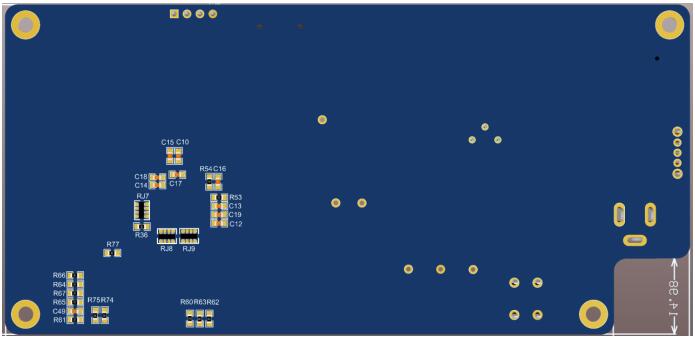

▲ GD32470i-LVGL-LCD开发板背面

2. 功能描述

Gigadevice提供WSVGL LCD显示，触摸芯片使用I2C与其进行通信，同时软件层面提供对LVGL GUI中间件的支持，LVGL是一个轻量级通用型图形图，具有丰富且强大的模块化图形组件，同时有高级的图形引擎，包括动画、抗锯齿、透明度、平滑滚动、图层混合等。支持多种输入设备，包括触摸屏、键盘、编码器、按键等，支持多现实设备。系统框图和结构框图如下图所示。

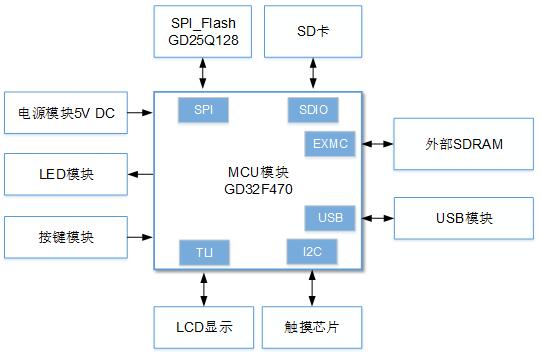

▲ 系统框图

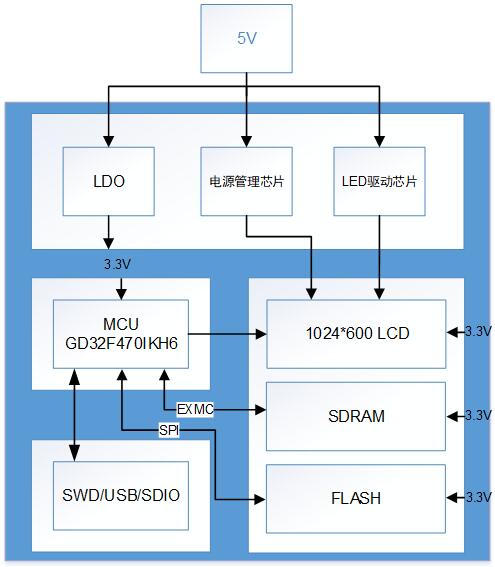

▲ 结构框图

演示套件提供的演示功能包括展示wigdet小组件、模拟音乐播放器、Benchmark结果输出、不同格式图片解码、QR code显示功能、外部存储介质文件夹结构浏览功能、 时间设置及信息展示、各性能直观显示、about多国语言切换显示等功能。

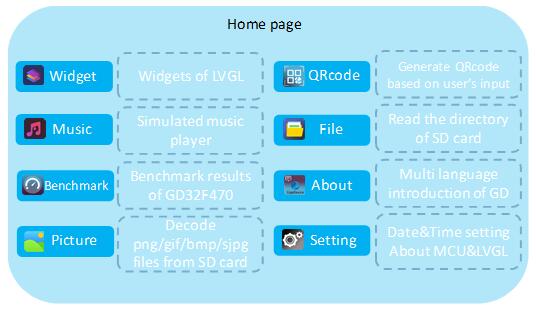

▲ 主页图

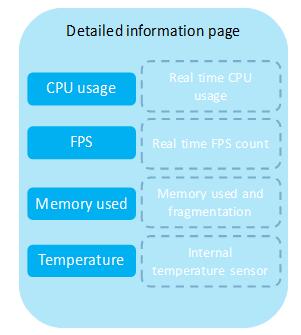

▲ 性能展示图

3. 主要特性

• RGB LCD驱动支持

• IPA图像加速功能

• 电容屏触摸

• LVGL中间件支持

• PC模拟器支持，包括各类转换工具(图片、文字)

演示套件支持WSVGA LCD显示支持，触摸功能支持，文件系统支持，LVGL功能测试，包括图片解码、二维码、widgets等，porting使用IPA进行图像加速，用户还可根据应用需求，继续测试其他功能。同时还可以提供基于LVGL V8.3.3 CodeBlocks工程，以及开发过程中需要用到的对于图片、文字等的转换工具，方便用户进行页面开发以及简单的逻辑验证。

4. 开发资料

我们可提供评估套件、用户指南、硬件原理图、软件代码等整套的开发资料，请联系您当地的GigaDevice销售办事处或GD32授权代理商获取。

5. 典型应用

家电类、消费电子类、工业等领域，如温控器、咖啡机等LCD显示
