1. 方案简介

TWS全称True Wireless Stereo,中文译为真无线立体声。TWS耳机没有传统的物理线材,左右两个耳机通过蓝牙组成立体声系统。耳机内部使用锂电池供电,佩戴一段时间后需要放入到充电仓中进行充电。因此,充电仓内需要一套能够管理外部电源、充电仓电池和耳机电池之间充电流程的方案。

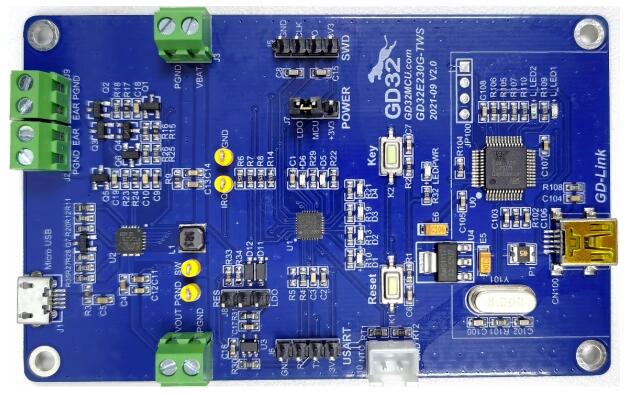

▲ GD32E230G-TWS开发板

2. 功能描述

GD32E230G-TWS板是一款电源管理开发平台,采用Cortex®-M23内核的GigaDevice GD32E230G8U6芯片作为主控MCU,以I2C接口方式与电源管理芯片PMU(GD30WS8805)进行通信,即可完成对单节锂电池充放电管理。平台使用Micro USB为系统提供充电电源,此外,还提供了GD-Link、SWD、UART、Reset等外设资源。本文档提供详细的硬件原理图和相关应用程序。

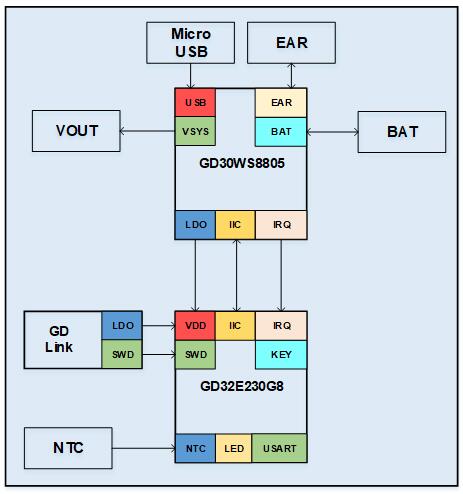

▲ 系统框图

3. 主要特性

• 通过Micro USB实现单节锂电池充电

• 通过Boost功能实现锂电池为耳机充电的

• 可实现MCU与耳机通信

• PMU内部LDO输出3.3V,可为MCU供电

• LED锂电池电量实时监测指示

• NTC电池温度保护

• 软件资源完善,拥有专门的固件库

4. 开发资料

我们可提供评估套件、用户指南、硬件原理图、软件代码等整套的开发资料,请联系您当地的GigaDevice销售办事处或GD32授权代理商获取。

5. IDH解决方案

进军TWS市场:你想要的电源管理方案,我们已经准备好了!

采用GD32E230系列MCU设计TWS耳机充电盒方案

6. 典型应用

无线耳机充电仓,电池充电模块等
