1. 方案简介
GD32W515 Wi-Fi FOC风扇控制方案使用非线性磁链观测器的无传感器矢量算法控制风扇平稳运行，可以进行电机的转速、母线电流的双闭环控制，可以帮助客户更快、更好的使用GD32MCU进行类似场景的应用。

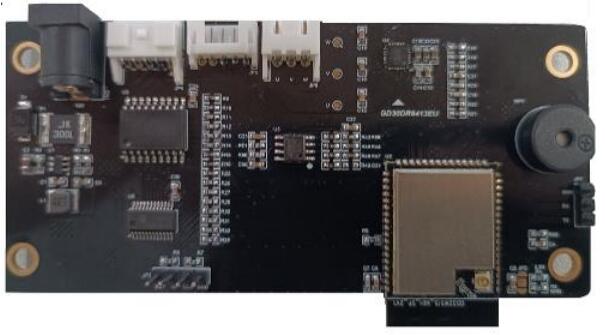

▲ GD32W515风扇控制开发板
2. 功能描述
GD32W515 Wi-Fi FOC风扇控制方案使用12V供电，额定电流为2A，使用成熟的FOC矢量控制算法，实现转速、电流的双闭环控制，可控制配套的Wi-Fi风扇在多档位平稳运行(最高转速为1500rpm)。

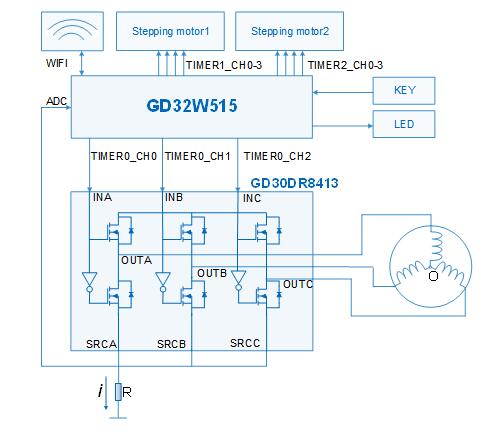

基于无线连接产品GD32W515的风扇应用方案，使用高集成度的硬件方案，搭配使用高级定时器TIMER0和基本定时器TIMER1、TIMER2，可以同时控制一台永磁同步电机和两台步进电机。可以通过按键和Wi-Fi同时控制风扇。
3. 主要特性
• 按键和Wi-Fi可同时对风扇模式进行选择
• 五种模式：开关模式、风速模式、左右摇头模式、上下摇头模式、定时关机模式
• FOC磁场定向控制
• 非线性磁链观测器无传感器控制方案
• 顺逆风启动控制算法
• 单电阻电流采样方式
• 高度集成的硬件方案，无刷电机、步进电机和WIFI通信三合一
• 高性能功率芯片GD30DR8413，包含6个NMOS和预驱功能
• 支持智能配网、AP配网和OTA升级
4. 开发资料
我们可提供评估套件、用户指南、硬件原理图、软件代码等整套的开发资料，请联系您当地的GigaDevice销售办事处或GD32授权代理商获取。
5. IDH解决方案
欧智通推出基于GD32W515系列MCU的IoT Wi-Fi模组
6. 典型应用
Wi-Fi风扇，智能家居，酒店、地产前装、工业物联网等
