1. 方案简介
GD32303R-FOC Demo Suites是永磁同步电机使用矢量控制算法的演示套件，可以进行电机的转速、电流的双闭环控制，可以帮助客户更快、更好的使用GD32MCU进行永磁同步电机的应用。
GD32303R-FOC Demo Suites支持 GD32E10x(Cortex®-M4)、 GD32F30x(Cortex®-M4)、 GD32F3x0(Cortex®-M4)、 GD32F4xx(Cortex®-M4)、 GD32E50x(Cortex®-M33)系列的 LQFP64 封装MCU。

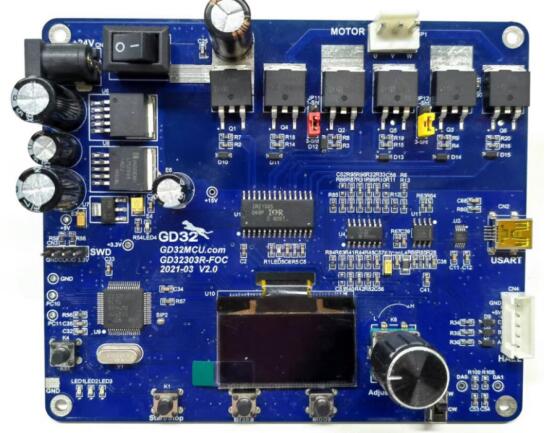

▲ GD32303R-FOC开发板
2. 功能描述
Gigadevice提供的FOC矢量控制算法演示套件支持多系列的MCU。演示套件具有丰富的人机交互接口，使用按键、拨码开关、手旋旋钮等实现电机状态控制与速度调节，使用I2C通信接口在OLED液晶屏幕上显示电机运行状态，还可以使用串口模块打印相关变量波形。
演示套件使用24V供电，额定电流为2A，使用成熟的FOC矢量控制算法，实现转速、电流的双闭环控制，可控制配套的永磁同步电机转速达到3800rpm。
3. 主要特性
演示套件支持多种PWM调制技术、多种电流采样方式，支持多种有感、无感转子位置、速度回馈方式，用户可根据需求选用，另外还具有硬件电路自检和多种电机保护功能。

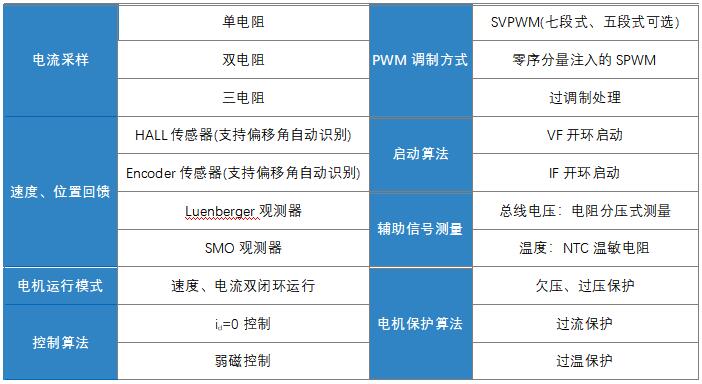

GD32 FOC DEMO支持的算法
4. 开发资料
我们可提供评估套件、用户指南、硬件原理图、软件代码等整套的开发资料，请联系您当地的GigaDevice销售办事处或GD32授权代理商获取。
5. IDH解决方案
基于GD32E230/F303系列MCU的无感微型电机方案设计
6. 典型应用
空调和冰箱压缩机，电动汽车，风机、水泵等
